dsa300I100na

肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管(双二极管)式两种封装形式。肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式。电子从半导体向金属扩散运动的结果，形成空间电荷区、自建电场和势垒，并且耗尽层只在N型半导体一边(势垒区全部落在半导体一侧)。势垒区中自建电场方向由N型区指向金属，随热电子发射自建场增加，与扩散电流方向相反的漂移电流增大，最终达到动态平衡，在金属与半导体之间形成一个接触势垒，这就是肖特基势垒。

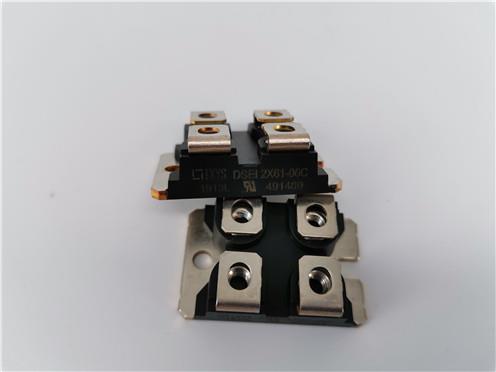

DSEI2X61-06C

1)由于肖特基势垒高度低于PN结势垒高度，故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。2)由于SBD是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非常快，开关损耗也特别小，尤其适合于高频应用。但是，由于SBD的反向势垒较薄，并且在其表面极易发生击穿，所以反向击穿电压比较低。由于SBD比PN结二极管更容易受热击穿，反向漏电流比PN结二极管大。
MCC26-16I01B

SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流，在非常高的频率下(如X波段、C波段、S波段和Ku波段)用于检波和混频，在高速逻辑电路中用作箝位。在IC中也常使用SBD，像SBD?TTL集成电路早已成为TTL电路的主流，在高速计算机中被广泛采用。除了普通PN结二极管的特性参数之外，用于检波和混频的SBD电气参数还包括中频阻抗(指SBD施加额定本振功率时对指定中频所呈现的阻抗，一般在200Ω~600Ω之间)、电压驻波比(一般≤2)和噪声系数等。

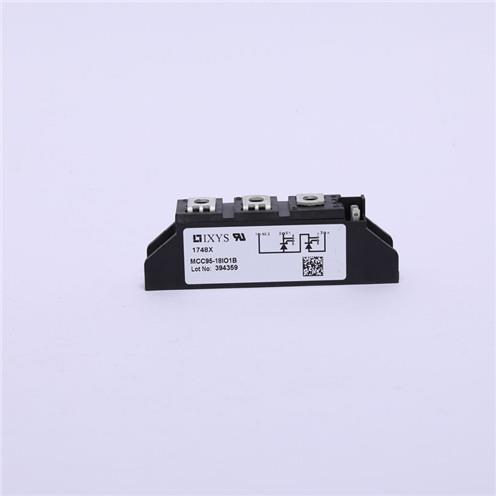

MCC95-18IO1B

肖特基二极管肖特基(Schottky)二极管，又称肖特基势垒二极管(简称 SBD)，它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短(可以小到几纳秒)，正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。一个典型的应用，是在双极型晶体管 BJT 的开关电路里面，通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

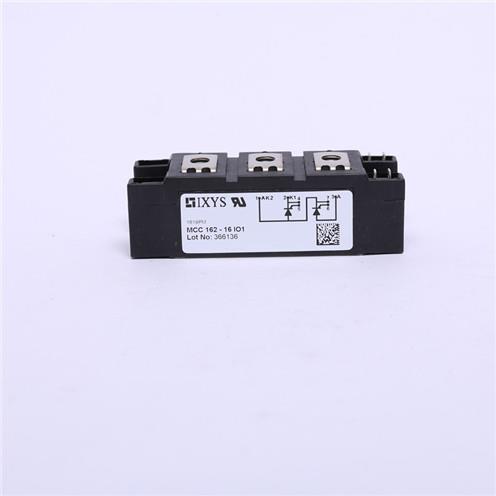

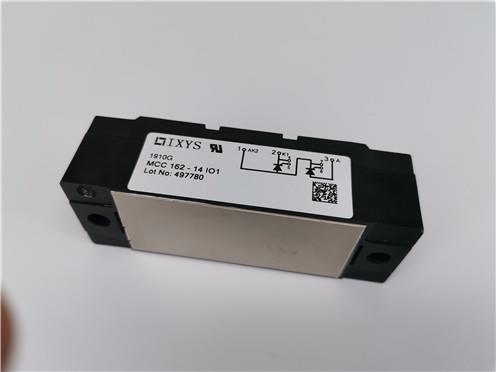

MCC162-14IO1

肖特基(Schottky)二极管也称肖特基势垒二极管(简称SBD)，它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。传统SBD是通过金属与半导体接触而构成。金属材料可选用铝、金、钼、镍和钛等，半导体通常为硅(Si)或砷化镓(GaAs)。由于电子比空穴迁移率大，为获得良好的频率特性，故选用N型半导体材料作为基片。为了减小SBD的结电容，提高反向击穿电压，同时又不使串联电阻过大，通常是在N+衬底上外延一高阻N-薄层。
